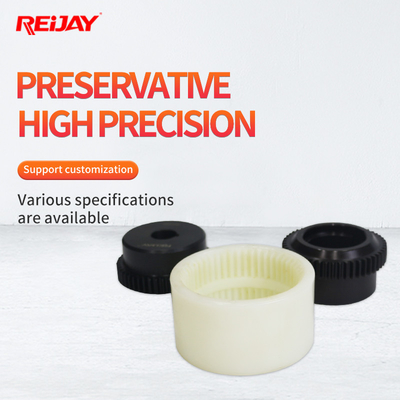

विभिन्न कार्य स्थितियों के लिए बड़ी इलेक्ट्रिक मोटर नायलॉन शाफ्ट कपलिंग स्टील हब
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नाम | इलेक्ट्रिक मोटर नायलॉन दस्ता युग्मन | काम का माहौल | विभिन्न कार्य स्थितियाँ |
|---|---|---|---|
| गारंटी | 2 साल | सामग्री | नायलॉन और स्टील हब |
| फ़ायदा | ट्रांसमिशन दक्षता और बड़े आकार का छोटा नुकसान | आवेदन | इंजन और पंप |
| अनुकूलित करें | अनुरोध पर उपलब्ध | पैकेजिंग प्रकार | अनुरोध पर उपलब्ध |
| स्थिति | जल पंप युग्मन | बिक्री के बाद सेवा प्रदान की | अनुरोध पर उपलब्ध |
| प्रमुखता देना | इलेक्ट्रिक मोटर नायलॉन दस्ता युग्मन,स्टील हब नायलॉन दस्ता युग्मन,नायलॉन दस्ता लचीला गियर युग्मन |
||
उत्पाद विवरण
विभिन्न कार्य स्थितियों के लिए ट्रांसमिशन दक्षता और बड़े आकार की इलेक्ट्रिक मोटर नायलॉन शाफ्ट युग्मन का छोटा नुकसान

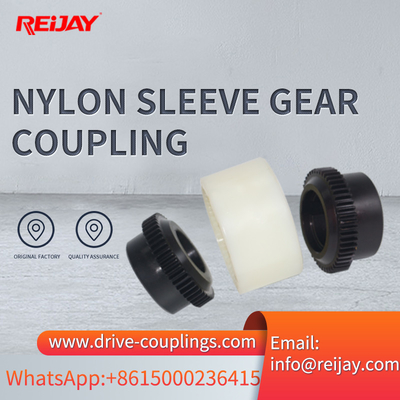

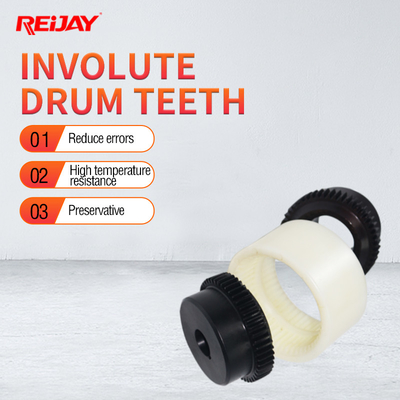

वॉटर पंप कपलिंग इलेक्ट्रिक मोटर नायलॉन शाफ्ट कपलिंग एक प्रकार का लचीला गियर कपलिंग है।इसकी विशिष्ट विशेषता क्राउन दांतों के साथ दो सर्वांगसम हब हैं, जो हाउसिंग असेंबली के आंतरिक गियर जाल के माध्यम से टॉर्क संचारित करते हैं।अक्षीय समानांतर इनवॉल्व गियर के साथ युग्मन आस्तीन युग्मन हब के दांत पक्ष के केंद्र में स्थित है।युग्मन डिज़ाइन आसन्न शाफ्ट बीयरिंग के अनियंत्रित अतिरिक्त भार को कम करने के लिए रेडियल और कोणीय अक्षीय शाफ्ट विस्थापन मुआवजे की आवश्यकताओं को पूरा करता है।

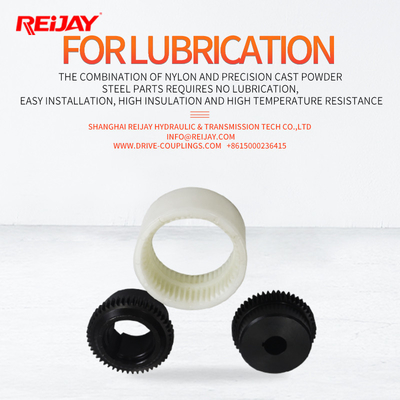

वॉटर पंप कपलिंग इलेक्ट्रिक मोटर नायलॉन शाफ्ट कपलिंग भी उच्च टॉर्क संचारित करता है।उन्हें गलत तरीके से संरेखित किया जा सकता है, आमतौर पर समानांतर में लगभग 0.01-0.02 इंच और कोण में लगभग 2 डिग्री।वॉटर पंप कपलिंग नायलॉन स्लीव गियर कपलिंग का उपयोग आमतौर पर ड्राइविंग उपकरण और ड्राइविंग उपकरण के बीच की दूरी तय करने के लिए स्पेसर शाफ्ट के साथ जोड़े में किया जाता है।उन्हें आमतौर पर स्नेहक की आवश्यकता होती है, और हल्के अनुप्रयोगों के लिए कुछ डिज़ाइन केंद्र आस्तीन में स्नेहक मुक्त नायलॉन का उपयोग करते हैं।
नायलॉन स्लीव गियर कपलिंग का तकनीकी डेटा:
| मोटर छक्का |
WilteSfMift डीएक्सएल [मिमी] |
n=750 [1/मिनट] पावर पी | युग्मन | टीके अधिकतम [एनएम] | n = 1000 [1/मिनट] पावर पी | युग्मन | टीके अधिकतम [एनएम] | n = 1500 [1/मिनट] पावर पी | युग्मन | टीके अधिकतम [एनएम] | n=3000(1/मिनट] PawwP | युग्मन | टीके अधिकतम [एनएम] | |||||
| 1500 [1/एमएलएन] | 3000 [1/मिमी] | [किलोवाट] | टैन [एनएम] | [किलोवाट] | टैन [एनएम] | [किलोवाट] | टैन [एनएम] | [किलोवाट] | टैन [एनएम] | |||||||||
| 56 | 9x20 | 14 | 20 | 0.037 | 0.43 | 14 | 20 | 0.06 | 0.4 | 14 | 20 | 0.09 | 0.3 | 14 | 20 | |||
| 0.045 | 0.52 | 0.09 | 0.6 | 0.12 | 0.4 | |||||||||||||
| 63 | 11x23 | 14 | 20 | 0.06 | 0.7 | 14 | 20 | 0.12 | 0.9 | 14 | 20 | 0.18 | 0.6 | 14 | 20 | |||
| 0.09 | 1.1 | 0.18 | 1.2 | 0.25 | 0.9 | |||||||||||||
| 71 | 14x30 | 0.09 | 1.4 | 14 | 20 | 0.18 | 2 | 14 | 20 | 0.25 | 1 | 14 | 20 | 0.37 | 1.3 | 14 | 20 | |
| 0.12 | 1.8 | 0.25 | 2.8 | 0.37 | 2.5 | 0.55 | 1.9 | |||||||||||
| 80 | 19x40 | 0.18 | 2.5 | 19 | 32 | 0.37 | 3.7 | 19 | 32 | 0.55 | 3.7 | 19 | 32 | 0.75 | 2.5 | 19 | 32 | |
| 0.25 | 3.5 | 0.55 | 5.5 | 0.75 | 5 | 1.1 | 3.7 | |||||||||||
| 90 के दशक | 24x50 | 0.37 | 5.3 | 24 | 40 | 0.75 | 7.9 | 24 | 40 | 1.1 | 7.5 | 24 | 40 | 1.5 | 4.9 | 24 | 40 | |
| 90L | 0.55 | 7.9 | 1.1 | 11 | 1.5 | 10 | 2.2 | 7.4 | ||||||||||
| 100 एल | 28x60 | 0.75 | 11 | 28 | 90 | 1.5 | 15 | 28 | 90 | 2.2 | 15 | 28 | 90 | 3 | 9.8 | 28 | 90 | |
| 1.1 | 16 | 3 | 20 | 4 | 13 | |||||||||||||
| 112एम | 28x60 | 1.50 | 21 | 28 | 90 | 2.2 | 22 | 28 | 90 | 4 | 27 | 28 | 90 | 4 | 13 | 28 | 90 | |
| 132 एस | 38x80 | 2.20 | 29 | 38 | 160 | 3 | 30 | 38 | 160 | 5.5 | 36 | 38 | 160 | 5.5 | 18 | 38 | 160 | |
| 7.5 | 25 | |||||||||||||||||
| 132 एम | 3 | 40 | 4 | 39 | 7.5 | 49 | ||||||||||||
| 5.5 | 55 | |||||||||||||||||
| 160एम | 42x110 | 4 | 54 | 42 | 200 | 7.5 | 74 | 42 | 200 | 11 | 72 | 42 | 200 | 11 | 35 | 42 | 200 | |
| 5.50 | 74 | 15 | 49 | |||||||||||||||
| 160 एल | 7.50 | 100 | 11 | 108 | 15 | 98 | 18.5 | 60 | ||||||||||
| 180एम | 48x110 | 48 | 280 | 48 | 280 | 18.5 | 121 | 48 | 280 | 22 | 72 | 48 | 280 | |||||
| 180 एल | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
| 200L | 55x110 | 15 | 196 | 55 | 500 | 18.5 | 185 | 55 | 500 | 30 | 195 | 55 | 500 | 30 | 97 | 55 | 500 | |
| 22 | 215 | 37 | 117 | |||||||||||||||
| 225 एस | 60x140 | 55x110 | 18.50 | 245 | 65 | 780 | 65 | 780 | 37 | 245 | 65 | 780 | 55 | 500 | ||||
| 225 एम | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
| 250 एम | 65x140 | 60x140 | 30 | 390 | 65 | 780 | 37 | 361 | 65 | 780 | 55 | 357 | 65 | 780 | 55 | 176 | 65 | 780 |
| 280एस | 75x140 | 65x140 | 37 | 490 | 80 | 1400 | 45 | 440 | 80 | 1400 | 75 | 487 | 80 | 1400 | 75 | 245 | 65 | 780 |
| 280 एम | 45 | 585 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
| 315 एस | 80x170 | 65x140 | 55 | 715 | 80 | 1400 | 75 | 730 | 80 | 1400 | 110 | 714 | 80 | 1400 | 110 | 350 | 65 | 780 |
| 315एम | 75 | 970 | 100 | 2400 | 90 | 876 | 100 | 2400 | 132 | 857 | 100 | 2400 | 132 | 420 | ||||
| 315 एल | 90 | 1170 | 110 | 1070 | 160 | 1030 | 160 | 513 | 80 | 1400 | ||||||||
| 110 | 1420 | 132 | 1200 | 200 | 1290 | 200 | 641 | |||||||||||
